Gestión de Activos

Pruebas eléctricas de diagnóstico

Mantenimiento preventivo, predictivo y pruebas especializadas para la correcta preservación de tus activos, aumentando su vida útil, llevando trazabilidad de los resultados y anticipando correctivos innecesarios. Realizamos diagnóstico a todos los dispositivos eléctricos del mercado.

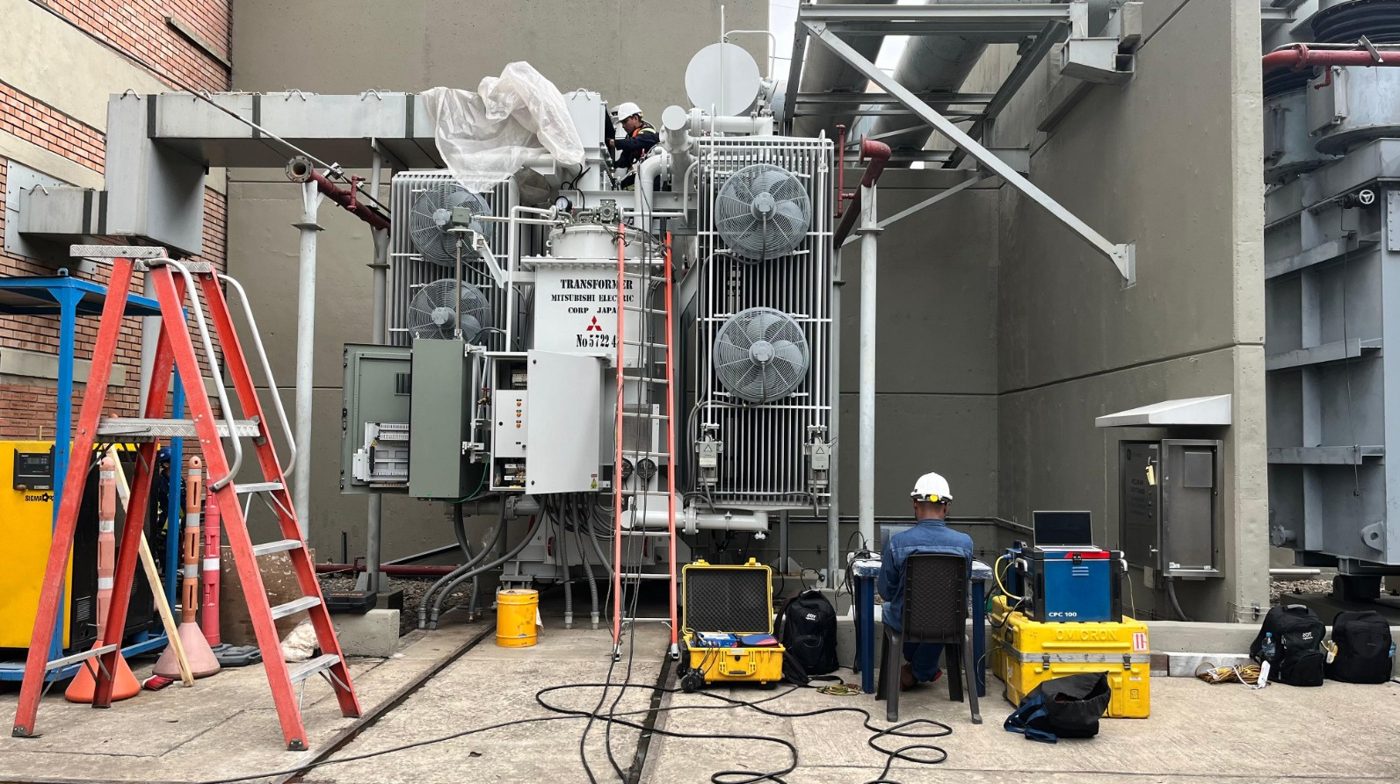

1Pruebas a transformador de potencia
📘 IEEE C57.152

Transformadores de Potencia

Mantenimiento y pruebas eléctricas de diagnóstico especializado con técnicas predictivas y preventivas, ahorrando costos en paradas de producción por correctivos innecesarios.

  • Resistencia de devanados
  • Resistencia de aislamiento
  • Relación de transformación (TTR)
  • Índice de polarización (IP)
  • Impedancia de cortocircuito
  • Relación de absorción dieléctrica
  • Respuesta dieléctrica en frecuencia (DFR)
  • Factor de potencia y disipación
  • Análisis de aceites dieléctricos
  • Corriente de excitación
EquiposCPC 100TD12SB1FRANEO 800DIRANAMEGGER MIT1525

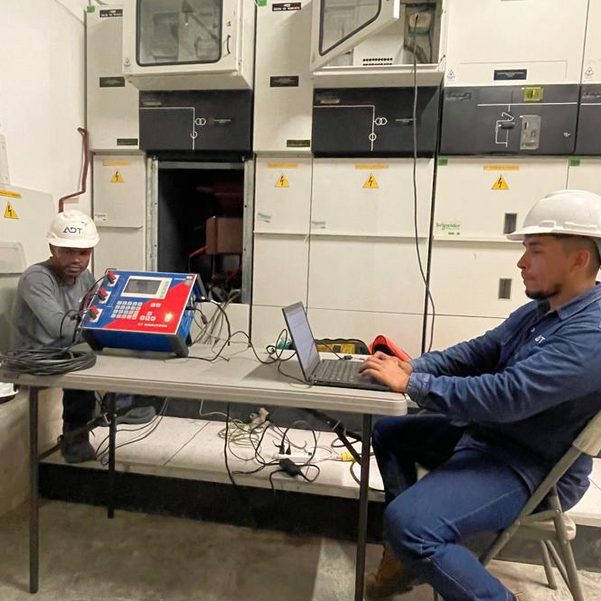

2Pruebas a transformadores de medida TC TP con CT Analyzer
⚖ CREG 038 de 2014 · Acuerdo CNO 981

Transformadores de Medida y Protección (TC · TP)

Con la CREG 038 de 2014 surge la necesidad de realizar pruebas rutinarias a las fronteras de medida para garantizar la correcta medición y exactitud de los dispositivos, en cumplimiento del acuerdo CNO 981.

  • Error de relación
  • Curva de saturación
  • Error de desplazamiento (ángulo de fase)
  • Medición de burden
  • Resistencia de devanados
EquiposVOTANO 100CT Analyzer

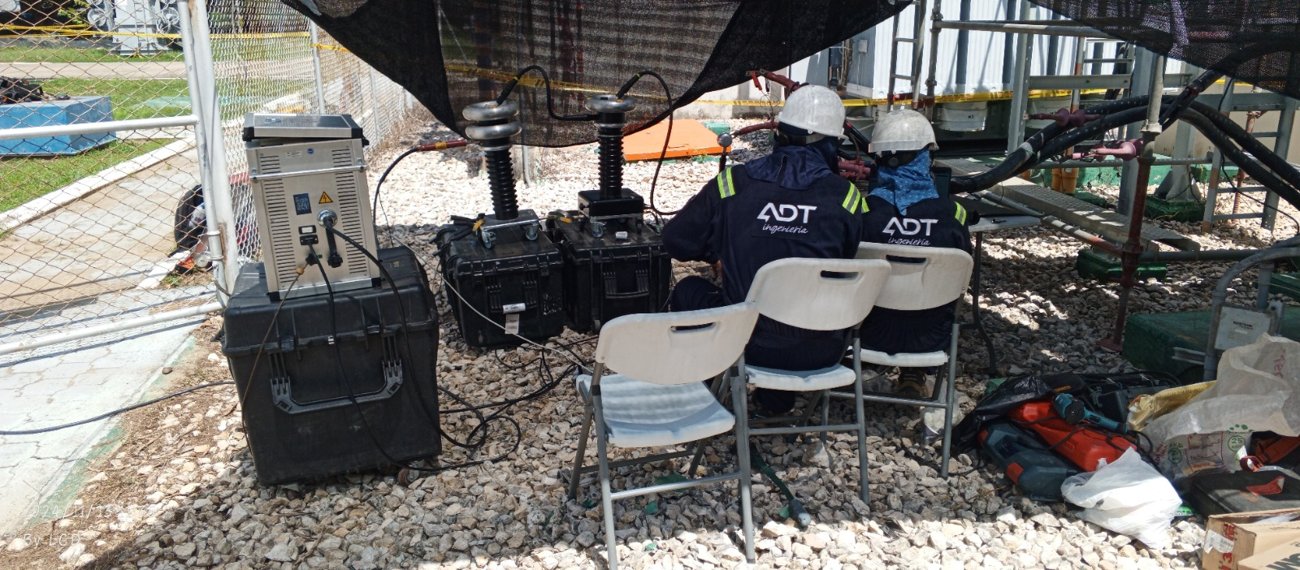

3Pruebas VLF a cables aislados de media y alta tensión por técnicos de ADT
📘 IEEE 400.2 · IEEE 400.3

Cables Aislados de Media y Alta Tensión

Ensayos VLF + TD + PD realizados a frecuencia muy baja (0,01 Hz a 0,1 Hz), método estandarizado y actualizado para determinar el estado de los cables en redes de MT y AT. A diferencia de las pruebas de CC, evita el daño del aislamiento en cables extruidos envejecidos (XLPE y EPR).

  • Ensayo VLF (0,01 – 0,1 Hz)
  • Factor de pérdidas Tan Delta (TD)
  • Descargas parciales (PD)
  • Diagnóstico de aislamiento XLPE / EPR
EquiposHVA60PDTD 60-2

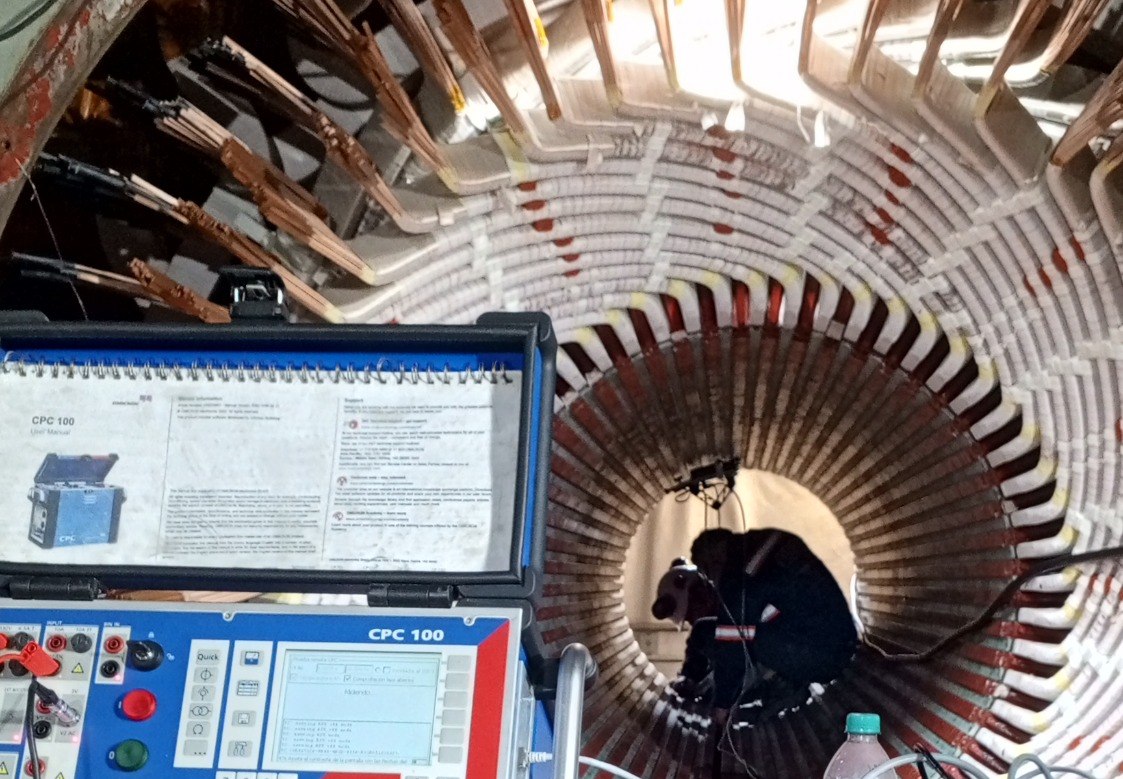

4Pruebas a máquinas rotativas, motores y generadores con CPC 100 al estator
📘 ANSI/NETA MTS · IEEE Std 56 · IEEE Std 62.2 · IEEE Std 112 · IEEE Std 286

Máquinas Rotativas (Motores y Generadores)

Pruebas eléctricas estáticas y dinámicas a generadores y motores eléctricos para obtener la mejor confiabilidad y estadística de resultados, incluyendo pruebas de imperfecciones electromagnéticas (ELCID) al núcleo del estator.

  • Resistencia de aislamiento
  • Índice de polarización
  • Resistencia de devanados
  • Step voltage
  • Factor de potencia / disipación
  • Impedancia de fase
  • Análisis de corriente espectral (MCSA)
  • Análisis de excentricidad y desequilibrio
  • Distorsión armónica
  • ELCID — imperfecciones del núcleo del estator
EquiposMIC-15K1E MAXMMR-650CPC 100SCU1 + RAA1

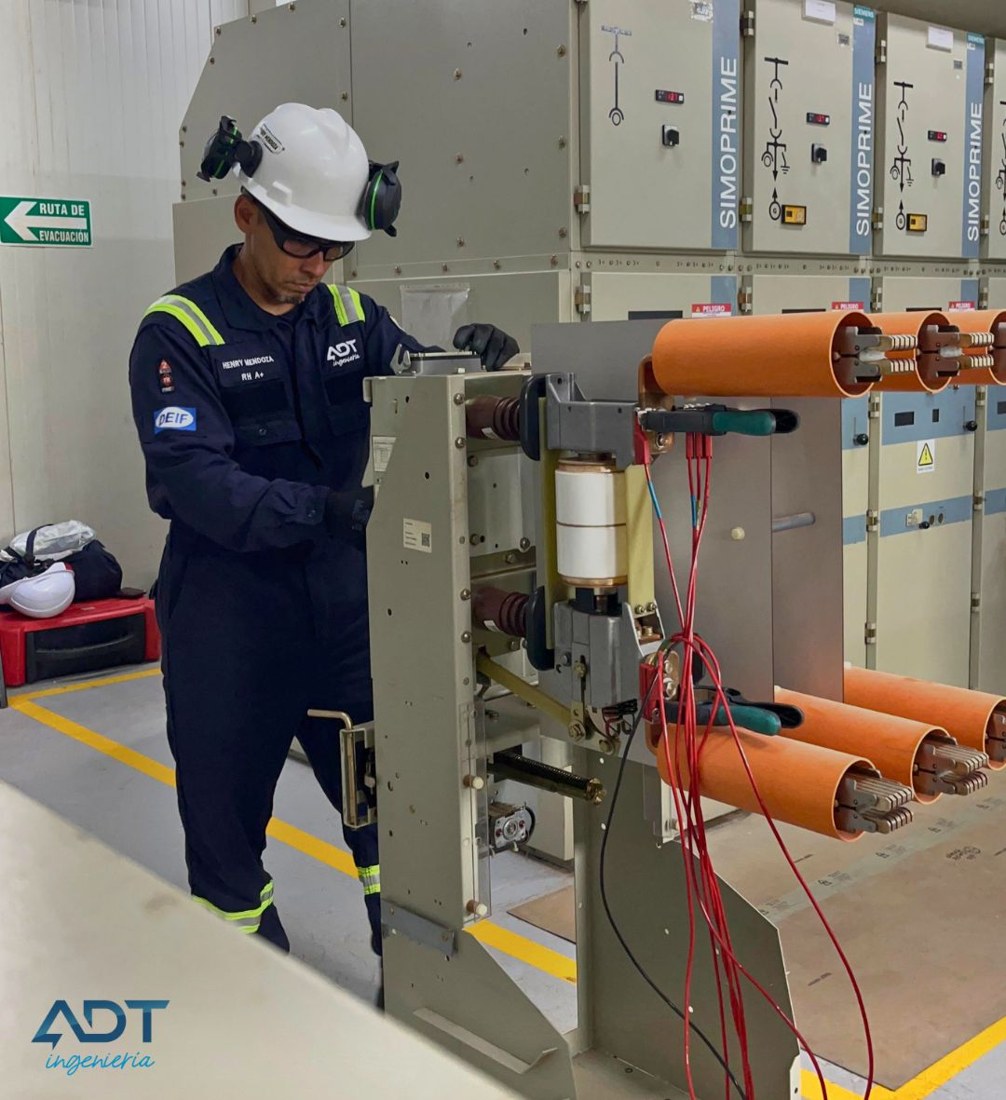

5Pruebas a celdas de media tensión SIMOPRIME por técnico de ADT

Celdas de Media Tensión

Diagnóstico integral a celdas y tableros de media tensión de subestaciones transformadoras y sistemas de distribución hasta 36 kV, verificando aislamiento, contactos, maniobra y protección.

  • Resistencia de aislamiento
  • Factor de potencia / disipación
  • Resistencia de contactos (micro-ohmios)
  • Tensión aplicada (Hi-Pot)
  • Verificación de enclavamientos y maniobra
  • Pruebas a barrajes y seccionadores
EquiposCIBANO 500MEGGER MIT 1025

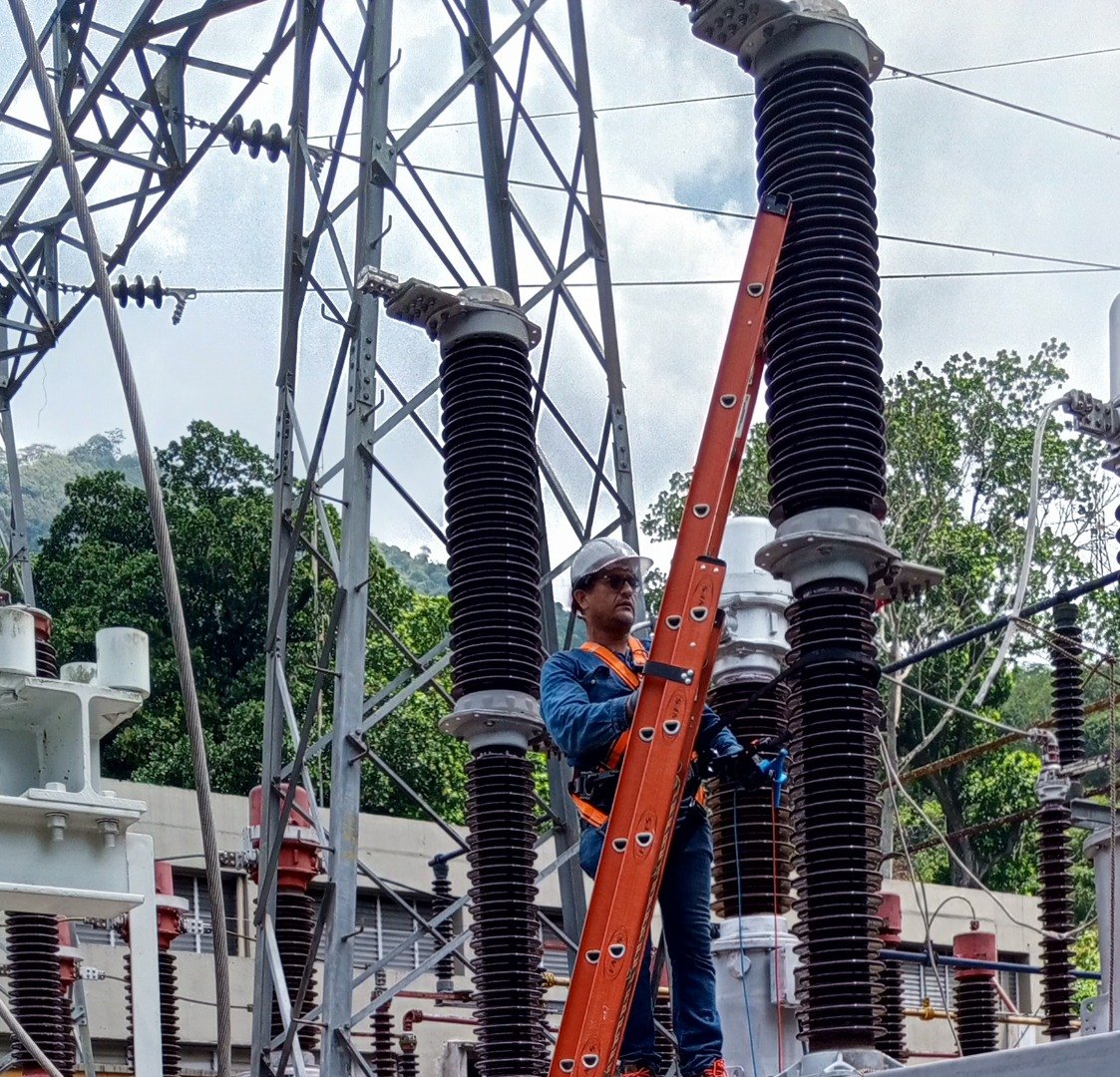

6Pruebas a interruptores, contactores y seccionadores con OMICRON en subestación

Interruptores, Contactores y Seccionadores

Diagnóstico a equipos de maniobra y protección de baja, media, alta y extra alta tensión, asegurando desempeño confiable y conforme a normas internacionales en redes de distribución y transmisión.

  • Tiempos de operación (apertura / cierre)
  • Sincronismo de contactos
  • Resistencia estática y dinámica de contactos
  • Resistencia de aislamiento
  • Análisis de bobinas de disparo y cierre
  • Inyección primaria y secundaria
EquiposCIBANO 500CMC 356MEGGER MIT 1025

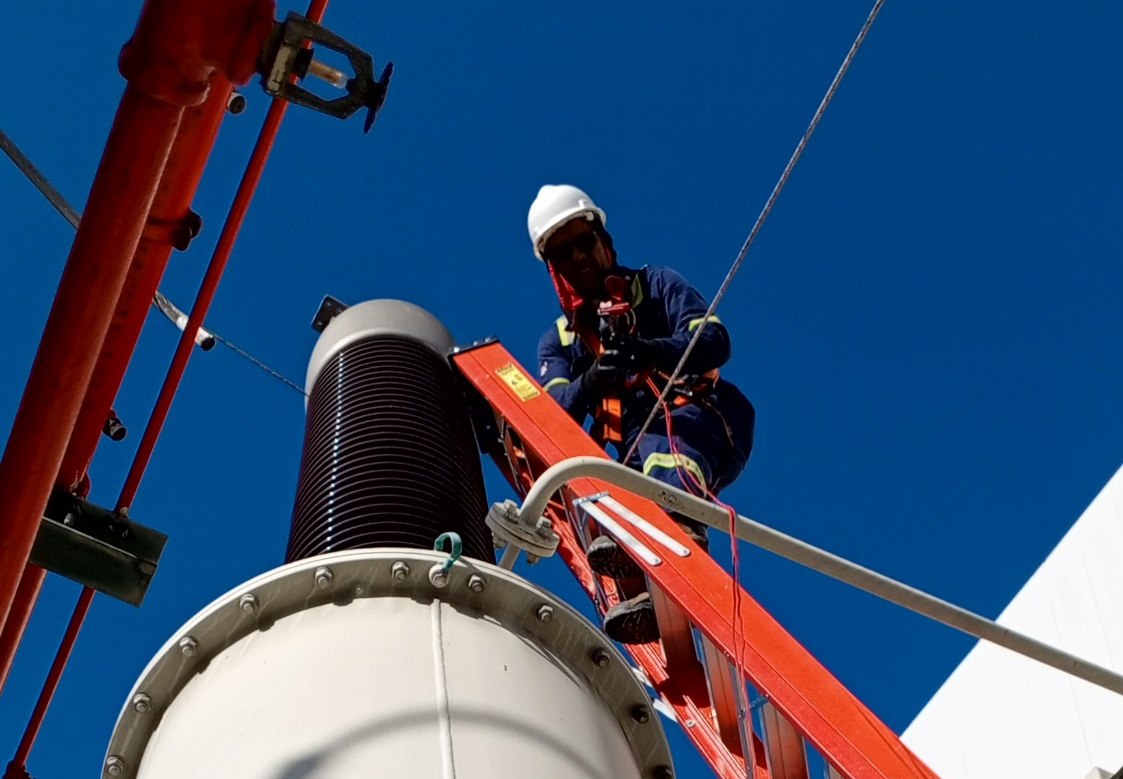

7Pruebas de diagnóstico a bushings y pasatapas en subestación
📘 IEEE C57.19 · IEC 60137

Bushings y Pasatapas

Los bujes o pasatapas (bushings) son uno de los puntos de falla más críticos de transformadores y reactores. Diagnosticamos su aislamiento papel-aceite para detectar humedad, contaminación y envejecimiento antes de que deriven en una falla catastrófica del activo.

  • Factor de potencia y disipación (Tan δ)
  • Capacitancias C1 y C2
  • Resistencia de aislamiento
  • Prueba del tap capacitivo / de potencial
  • Tendencia y comparación con valores de placa
EquiposCPC 100CP TD12DIRANA
8Inspección y prueba de aisladores en líneas y subestaciones
📘 IEC 60168 · IEEE 4

Aisladores

Inspección y prueba de aisladores de porcelana, vidrio y poliméricos en líneas, subestaciones y cadenas de suspensión, para detectar fisuras, contaminación superficial, perforaciones y pérdida de capacidad dieléctrica que comprometen la confiabilidad de la red.

  • Resistencia de aislamiento
  • Tensión aplicada (Hi-Pot AC / DC)
  • Medición de corriente de fuga
  • Termografía infrarroja de puntos calientes
  • Inspección de cadena de aisladores
EquiposHi-PotHIKMICROMEGGER MIT 1025

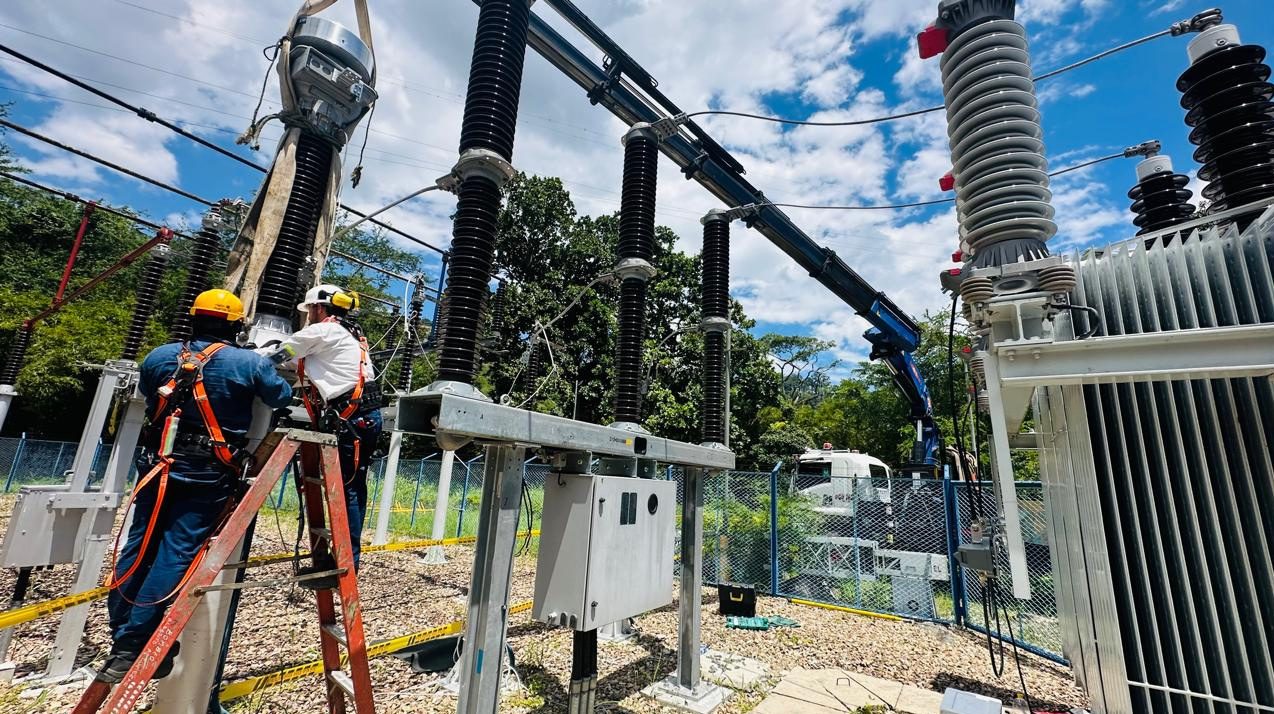

9Pruebas a descargadores de sobretensión y pararrayos
📘 IEC 60099-4 · IEEE C62.11

Descargadores de Sobretensión (DPS / Pararrayos)

Los descargadores de sobretensión (surge arresters) son la primera línea de defensa de la subestación frente a sobretensiones por descargas atmosféricas y maniobra. Verificamos su estado para garantizar que operen cuando se les necesite y detectar el envejecimiento silencioso de los varistores.

  • Corriente de fuga total y componente resistiva
  • Resistencia de aislamiento
  • Factor de potencia / pérdidas
  • Termografía infrarroja
  • Medición de tensión de referencia
EquiposCPC 100HIKMICROMEGGER MIT 1025
10Medición de sistemas de puesta a tierra
⚖ IEEE 80 · IEEE 81 · RETIE

Sistemas de Puesta a Tierra (SPT)

Estudios y mediciones del sistema de puesta a tierra, fundamentales para la seguridad de las personas, la correcta operación de las protecciones y la protección de los equipos. Evaluamos desde la resistividad del terreno hasta la integridad de la malla de tierra.

  • Resistividad del terreno (método Wenner)
  • Resistencia de puesta a tierra (caída de potencial / 62 %)
  • Continuidad y equipotencialidad
  • Integridad de mallas y conexiones
  • Medición de resistencia de electrodos
EquiposTelurómetro Metrel 3290MI 3295 GF

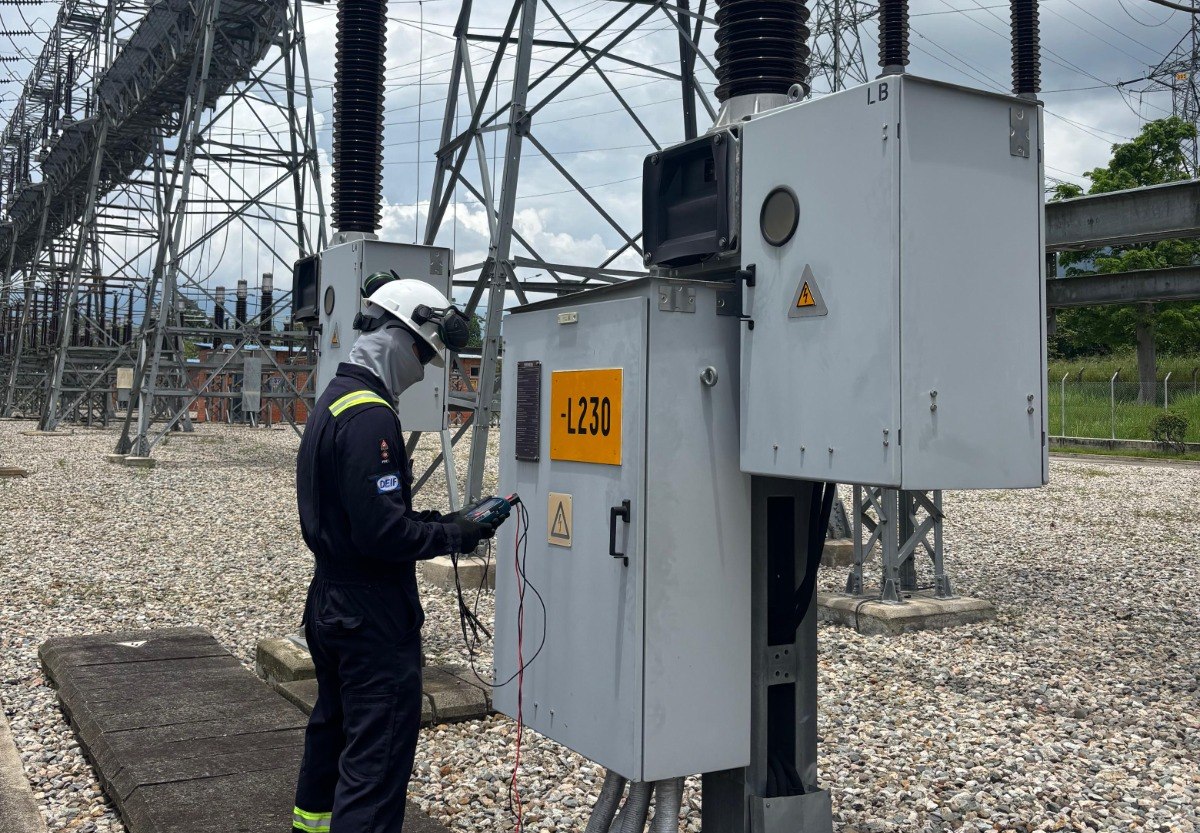

11Medición de tensiones de paso y contacto en subestación
⚖ IEEE 80 · RETIE

Tensiones de Paso y Contacto

Medición de tensiones de paso y de contacto en subestaciones, estructuras y áreas energizadas para verificar que, ante una falla a tierra, las personas no queden expuestas a potenciales peligrosos. Identificamos y corregimos riesgos antes de que ocurra un incidente.

  • Tensión de paso
  • Tensión de contacto
  • Elevación de potencial de tierra (GPR)
  • Gradientes de potencial
  • Verificación frente a límites de seguridad
EquiposMetrel MI 3295 GFMetrel 3290

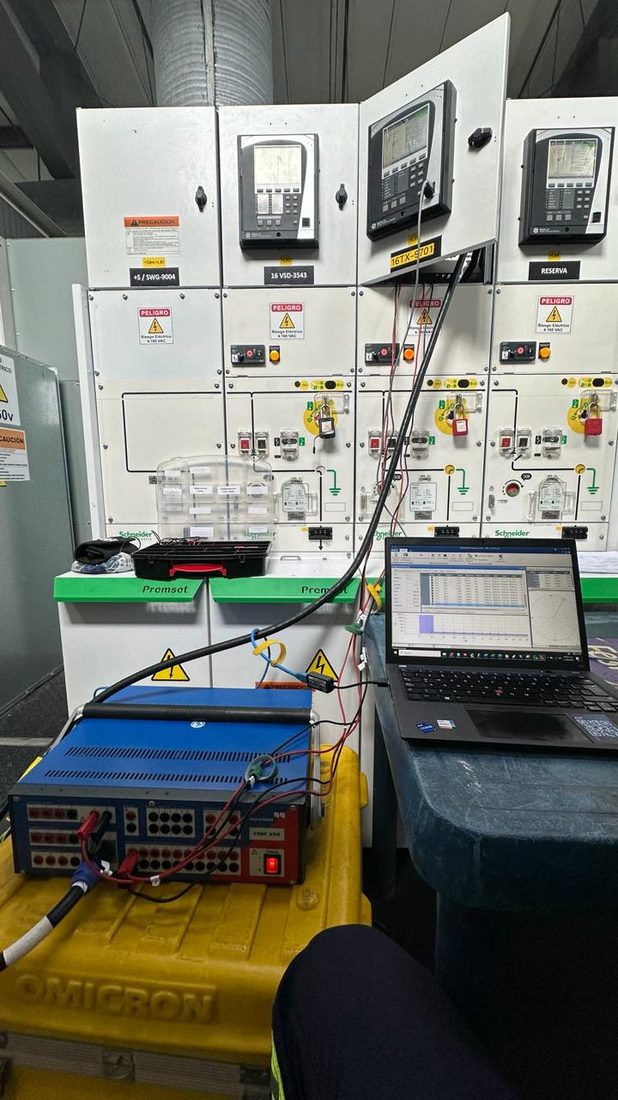

12Verificación de relés con inyección secundaria OMICRON CMC 356
⚖ RETIE · NTC 2050 · IEEE C37

Verificación de Protecciones (Relés)

No solo probamos: configuramos y verificamos. Realizamos la programación, parametrización y configuración de relés, y validamos su comportamiento mediante inyección secundaria con la OMICRON CMC 356, comprobando curvas, tiempos y la coordinación de todo el esquema de protección.

  • Inyección secundaria (CMC 356)
  • Arranque (pickup) y tiempos de disparo
  • Verificación de funciones (50/51/67/87/27/59/81…)
  • Revisión y ajuste de parámetros
  • Coordinación de protecciones
  • Pruebas funcionales punta a punta del esquema
EquiposOMICRON CMC 356
13Análisis de calidad de energía con analizadores Clase A
⚖ IEEE 1159 · IEEE 519 · NTC 1340 · CREG 025

Análisis de Calidad de Energía

Monitoreo de los parámetros eléctricos con analizadores certificados Clase A para identificar perturbaciones que afectan la productividad: armónicos, huecos y picos de tensión, flicker, desbalance y bajo factor de potencia. Entregamos diagnóstico y soluciones concretas que aumentan la competitividad.

  • Registro de tensión, corriente y frecuencia
  • Armónicos y distorsión (THD)
  • Huecos (sags) y picos (swells) de tensión
  • Flicker / parpadeo
  • Desbalance de fases
  • Factor de potencia y energía reactiva
EquiposAnalizadores Clase A

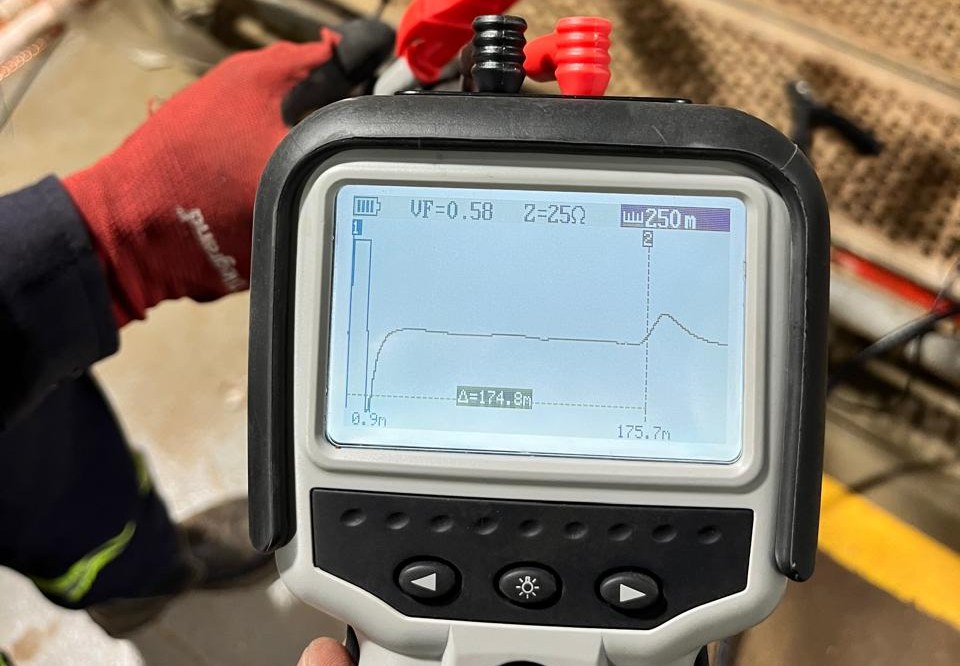

14Reflectometría TDR a cables aislados con Megger TDR1000 en campo
📘 IEEE Std 1234

Reflectometría a Cables Aislados de Baja y Media Tensión

La reflectometría en el dominio del tiempo (TDR) envía pulsos de baja tensión a lo largo del cable; donde hay un cambio de impedancia —falla, empalme, derivación, circuito abierto o cortocircuito, humedad— una parte del pulso se refleja. Midiendo el tiempo de retorno y el factor de velocidad (VF) del cable, se localiza con precisión la distancia al punto. Es la técnica ideal para la pre-localización de fallas y la verificación de cables de BT y MT, de forma rápida y no destructiva.

  • Localización y pre-localización de fallas
  • Medición de longitud del cable
  • Detección de empalmes, derivaciones y terminaciones
  • Circuitos abiertos y cortocircuitos
  • Cambios de impedancia y presencia de humedad
  • Ajuste de factor de velocidad (VF) por tipo de cable
EquiposMEGGER TDR1000/3P

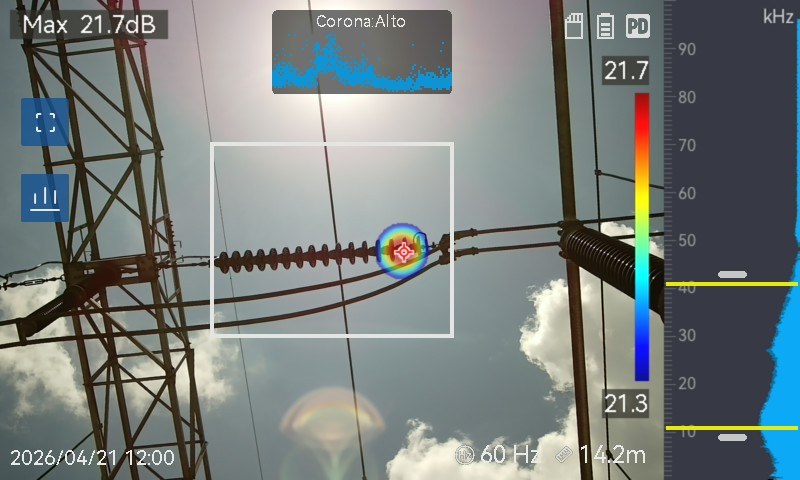

15Detección de descargas parciales por ultrasonido con cámara acústica HIKMICRO AI76
📘 IEC 62478 · IEC 60270

Detección de Descargas Parciales por Ultrasonido

Las descargas parciales —corona, superficiales, internas y flotantes— emiten energía ultrasónica. Con cámaras de imagen acústica detectamos y localizamos visualmente estas emisiones de forma remota y sin contacto, superponiendo el mapa acústico sobre la imagen real, para identificar aisladores, conexiones y equipos en proceso de degradación antes de que ocurra la falla.

  • Descargas tipo corona
  • Descargas superficiales, internas y flotantes
  • Localización visual remota y sin contacto
  • Inspección de aisladores, líneas y conexiones
  • Detección automática a 50 / 60 Hz
  • Reportes con software de análisis acústico
EquiposHIKMICRO AI76
Cobertura

Realizamos pruebas eléctricas a los siguientes dispositivos

Diagnóstico especializado a todos los activos de baja, media, alta y extra alta tensión.
